Đồng hồ LED ma trận P5 Full Color

dong ho led p5

Các chức năng:

  • Hiển thị thời gian ngày tháng năm, thứ , nhiệt độ , âm lịch
  • Hiển thị chữ chạy
  • Cài đặt từ xa bằng remote hồng ngoại
  • Cảm biển nhiệt độ được đo riêng bằng NTC nên chính xác hơn so với bản trước
  • Thay đổi font chữ, màu sắc, pha màu tùy ý thích
  • Thay đổi nội dung chữ chạy từ xa bằng remote thuận tiện, nhanh chóng
  • Cảm biến ánh sáng giúp giảm độ sáng bảng LED vào ban đêm tránh chói mắt
  • Tự động thay đổi luôn phiên các màn hình hiển thị
  • Sử dụng trực tiếp nguồn từ sạc điện thoại SamSung

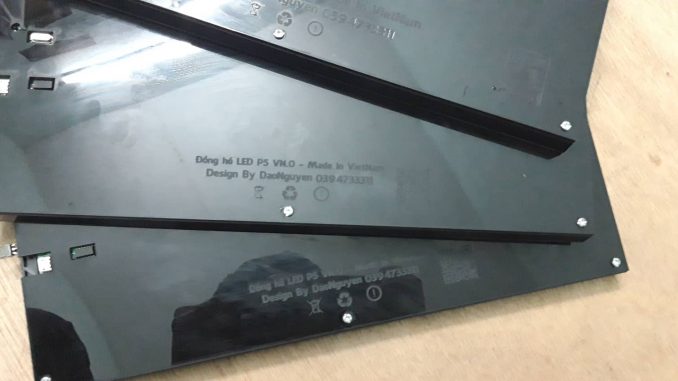

  • Vỏ mica đen
  • Từ phiên bản V3.0.2 trở đi sẽ có chức năng cài đặt qua phần mềm qua dây cáp USB
  • Từ phiên bản V4.0.1 trở đi sẽ hỗ trợ 4 tấm P10 FULL
  • Từ phiên bản V4.2.0 trở đi sẽ hỗ trợ kết nối wifi
  • Phiên bản hộ trợ wifi cho phép cài đặt, cấu hình bằng điện thoại, thời gian được đồng bộ trên mạng internet nên luôn luôn chính xác tới từng giây
  • Link tải phần mềm: https://drive.google.com/drive/folders/1jAWOJgl8-l0Shgc4DIt1KdhXtpzQ7lfJ?usp=sharing
  • Khách hàng mua full bộ tại thời điểm này đều nhận được bản mới nhất

Giá cả bộ: 550K
Bao gồm: 1 đồng hồ + 1 remote hồng ngoại + nguồn điện 5V-1A (Không kèm dây usb)

Giá lẻ mạch: 220K
Giá xỉ >10 mạch: 160k
Giá xỉ >50 mạch: 140k
Loại có wifi +30/1 mạch
Liên hệ Zalo: 0394733311 hoặc đặt online

Mua hàng

Đặt hàng online – chúng tôi sẽ gọi lại xác nhận

Tổng tiền: 220,000 vnđ

Hướng dẫn sử dụng

1, Có 2 màn hình hiển thị chính:

  • Màn GIỜ – PHÚT to đùng: ở dưới chạy luôn phiên ngày tháng năm nhiệt độ, âm lịch
  • Màn Giờ – Phút – Giây nhỏ: ở dưới chạy dòng do người dùng cài
Màn hình chính 1
Màn hình chính 2

Ở màn hình chính, các phím của remote có chức năng như sau:

Chú ý: Nút EXIT có chức năng bật tắt chế độ tự đồng chuyển qua lại giữa 2 màn hình chính
Nếu Bật lên thì cứ 40s tự động nhảy qua lại giữa các màn 1 lần. Nếu Tắt đi thì màn nào đang hiện sẽ hiện mãi mãi

Ở màn hình chính ấn MENU để mở menu cài đặt, danh sách các chức năng cài như sau:

  • Cài thời gian
    • Cài giờ
    • Cài phút
    • Cài giây
    • Cài thứ
    • Cài ngày
    • Cài tháng
    • Cài năm
  • Cài màu sắc
    • Màu giờ -> R + G + B + Pha màu
    • Màu phút -> R + G + B + Pha màu
    • Màu giây -> R + G + B
    • Màu thứ -> R + G + B
    • Màu ngày -> R + G + B
    • Màu thán -> R + G + B
    • Màu năm -> R + G + B
    • Màu nhiệt độ -> R + G + B
  • Cài cảm biến ánh sáng (Cài ngưỡng cảm biến để biển LED giảm độ sáng)
  • Cài font
    • Font GIỜ – PHÚT to (màn hình chính 1) ( có tất cả 5 font)
    • Font Giờ – Phút – Giây (màn hình chính 2) (có tất cả 2 font)
  • Cài chữ chạy ( cài dòng chữ chạy ở màn hình chính 2)
    • Biên soạn chữ
    • Chọn màu chữ

Giao diện cài giờ

Chỉ việc ấn 3 nút: LÊN XUỐNG OK
Không muốn cài nữa thì ấn EXIT để thoát

Giao diện cài màu sắc

Có 3 hộp màu R G B
Chỉ việc ấn LÊN XUỐNG để thêm hoặc giảm độ đậm màu của từng thành phần, ấn TRÁI PHẢI để di chuyển giữa các hộp màu, cài xong ấn OK
Riêng đôi với giờ – phút sẽ có thêm tùy chọn màu đặc biệt (hiệu ứng pha màu)

Giao diện cài Font

Tương tự như cài giờ

Giao diện cài cảm biến AS

Tắt bóng điện nhà đi – bật giao diện này lên

Dòng trên (màu trắng) là giá trị sáng ở thời điểm hiện tại
Dòng dưới là giá trị bạn sẽ cài, nhấn LÊN XUỐNG để chỉnh cho 2 giá trị này xấp xỉ bằng nhau là xong

Bây giờ khi bạn tắt điện đi ngủ thì đồng hồ sẽ giảm độ sáng xuống thấp nhất để tránh bị chói mắt vài ban đêm

Giao diện cài chữ chạy

Ở màn hình biên soạn chữ, các phím của remote có chức năng như sau:

Ví dụ 1, muốn cài chữ Ứ
Ấn mũi tên lên hoặc xuống để chọn các chữ cái trong dải từ (a – > z) , ấn đến khi nào chọn tới chữ u thì ấn nút VOL- để thêm râu ( thành chữ ư)
Tiếp tục ấn VOL+ để thêm dấu sắc ( thành chữ ư)
Cuối cùng ấn OFF để biến thành chữ in hoa ( thành chữ Ứ)

Ví dụ 2, muốn cái số 3

Nếu màn hình đang hiện chữ cái nghĩa là đang ở chế độ a -> z, ấn nút ON sẽ chuyển sang chế độ số và kí tự đặc biệt ( 1 -> 9 và ! @ # $ … )
Lúc này ấn mũi tên lên xuống để chọn số hoặc kí tự đặc biệt bạn muốn, nếu muốn quay về cài a->z thì chỉ việc ấn ON lần nữa

Nếu muốn xóa bỏ 1 chữ đi thì chỉ cần ấn EXIT, ấn MENU để ngay lập tức có dấu cách

Sau khi cài xong, các bạn di chuyển con trỏ tới chữ cái cuối cùng, dùng nút EXIT để xóa hết các kí tự thừa phía sau cho tới khi khi vùng màu đỏ chạm tới kí tự cuối cùng. Sau đó ấn OK rồi chọn Lưu lại hoặc hủy bỏ , nếu chọn lưu lại thì tiếp tục chọn màu cho chữ

Cài đặt qua phần mềm

Link tải phần mềm:
https://drive.google.com/drive/folders/1jAWOJgl8-l0Shgc4DIt1KdhXtpzQ7lfJ?usp=sharing

Sẽ có nhiều phiên bản phần mềm, các bạn chọn bản mới nhất để sử dụng

Dùng dây cáp USB để kết nối đồng hồ với máy tính, khi thấy dòng chữ “Đã phát hiện thiết bị” là OK

Giao diện cài giờ

Ấn nút tải xuống để cập nhật giờ cho thiết bị

Giao diện cài chữ chạy

Ấn nút đọc ra để xem chữ đang lưu trong đồng hồ, ấn nút cài để lưu chữ xuống đồng hồ. Chọn màu trong hộp màu hoặc chọn màu cầu vồng nếu muốn

Giao diện cài màu sắc

Chọn màu tùy ý, riêng với màu giờ và màu phút sẽ có thêm tùy chọn pha màu cầu vồng nếu muốn

Giao diện cài đặt

Cài đặt tùy ý

Giao diện cài Font chữ

Đồng hồ hỗ trợ sẵn 5 kiểu Font, riêng kiểu Font riêng tư sẽ có thể tùy ý chỉnh sửa các các pixel trên font ( chỉ hỗ trợ ở phiên bản Firmwave 3.0.2 trở lên)

Cài đặt qua điện thoại (chế độ WIFI)

Tất cả đồng hồ điều tự phát ra wifi có tên là My Clock Setup và mật khẩu 12345678

Dùng điện thoại, tắt 3G, kết nối vào wifi My Clock Setup
Mở trình duyệt web, gõ địa chỉ 192.168.4.1
Giao diện cài đặt sẽ hiện ra

clock led p5

Sau khi cài wifi nhà bạn, đồng hồ sẽ kết nối và lấy dữ liệu thời gian trên mạng, đảm bảo thời gian chính xác tới từng tíc tắc

Linh mua mạch: http://iot47.com/mach-dong-ho-led-matrix-p5/
