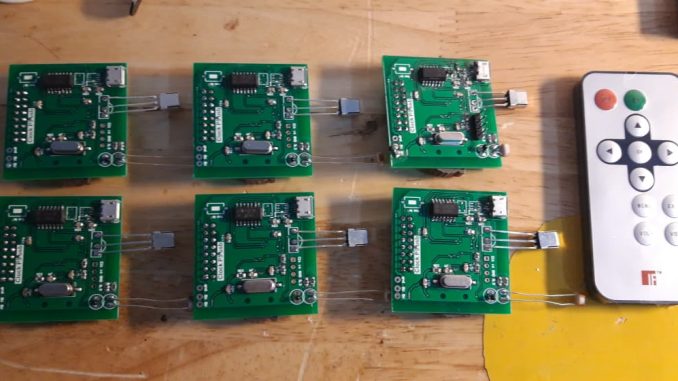

Mạch đồng hồ LED ma trận P5 Full color

mach dong ho led matrix

Phiên bản Clock Matrix Full thứ N.0
Điều khiển 1 tấm LED matrix P4 hoặc P5 hiển thị màu 5bit – các chức năng:

  • Hiển thị thời gian ngày tháng năm, thứ , nhiệt độ , âm lịch
  • Hiển thị chữ chạy
  • Cài đặt từ xa bằng remote hồng ngoại
  • Cảm biển nhiệt độ được đo riêng bằng NTC nên chính xác hơn so với bản trước
  • Thay đổi font chữ, màu sắc, pha màu tùy ý thích
  • Thay đổi nội dung chữ chạy từ xa bằng remote thuận tiện, nhanh chóng
  • Cảm biến ánh sáng giúp giảm độ sáng bảng LED vào ban đêm tránh chói mắt
  • Tự động thay đổi luôn phiên các màn hình hiển thị
  • Sử dụng trực tiếp nguồn từ sạc điện thoại SamSung
  • Cài đặt qua phần mềm máy tính
  • Từ phiên bản V3.0.2 trở đi sẽ có chức năng cài đặt qua phần mềm qua dây cáp USB
  • Từ phiên bản V4.0.0 trở đi sẽ có chức năng USB bootloader
  • Từ phiên bản V4.0.1 sẽ hỗ trợ 4 tấm P10 FULL
  • Link tải phần mềm: https://drive.google.com/drive/folders/1jAWOJgl8-l0Shgc4DIt1KdhXtpzQ7lfJ?usp=sharing
  • Khách hàng mua tại thời điểm này đều nhận được bản 4.0.1

Giá lẻ cả bộ chưa kèm dây samsung: 550K
Giá lẻ mạch: 220K
Giá xỉ >10 mạch: 160k
Giá xỉ >50 mạch: 140k
Liên hệ Zalo: 0394733311 hoặc đặt online

Mua hàng

Đặt hàng online – chúng tôi sẽ gọi lại xác nhận

Tổng tiền: 220,000 vnđ

Các loại module LED hỗ trợ gồm: P4 hoặc P5 ( độ phân giải 64×32)

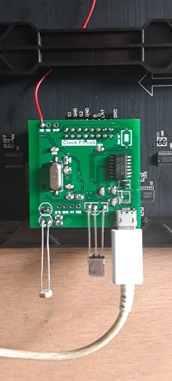

Hướng dẫn lắp ráp

Chỉ việc cắm mạch vào tấm matrix LED như hình, sau đó hàn 1 sợi dây vào 5V của tấm matrix với 5v của mạch là xong ( chú ý mũi tên in trên tấm Panel)

Cấp nguồn bằng sạc điện thoại samsung

Hướng dẫn sử dụng

1, Có 2 màn hình hiển thị chính:

  • Màn GIỜ – PHÚT to đùng: ở dưới chạy luôn phiên ngày tháng năm nhiệt độ, âm lịch
  • Màn Giờ – Phút – Giây nhỏ: ở dưới chạy dòng do người dùng cài
Màn hình chính 1

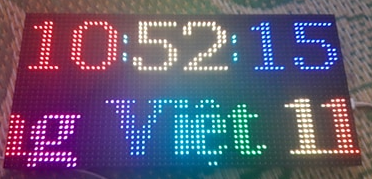

Màn hình chính 2

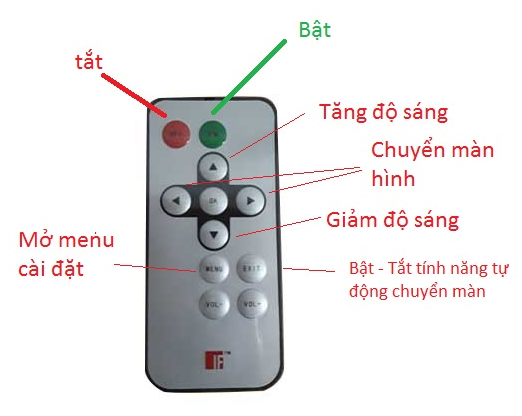

Ở màn hình chính, các phím của remote có chức năng như sau:

Chú ý: Nút EXIT có chức năng bật tắt chế độ tự đồng chuyển qua lại giữa 2 màn hình chính
Nếu Bật lên thì cứ 40s tự động nhảy qua lại giữa các màn 1 lần. Nếu Tắt đi thì màn nào đang hiện sẽ hiện mãi mãi

Ở màn hình chính ấn MENU để mở menu cài đặt, danh sách các chức năng cài như sau:

  • Cài thời gian
    • Cài giờ
    • Cài phút
    • Cài giây
    • Cài thứ
    • Cài ngày
    • Cài tháng
    • Cài năm
  • Cài màu sắc
    • Màu giờ -> R + G + B + Pha màu
    • Màu phút -> R + G + B + Pha màu
    • Màu giây -> R + G + B
    • Màu thứ -> R + G + B
    • Màu ngày -> R + G + B
    • Màu thán -> R + G + B
    • Màu năm -> R + G + B
    • Màu nhiệt độ -> R + G + B
  • Cài cảm biến ánh sáng (Cài ngưỡng cảm biến để biển LED giảm độ sáng)
  • Cài font
    • Font GIỜ – PHÚT to (màn hình chính 1) ( có tất cả 5 font)
    • Font Giờ – Phút – Giây (màn hình chính 2) (có tất cả 2 font)
  • Cài chữ chạy ( cài dòng chữ chạy ở màn hình chính 2)
    • Biên soạn chữ
    • Chọn màu chữ

Giao diện cài giờ

Chỉ việc ấn 3 nút: LÊN XUỐNG OK
Không muốn cài nữa thì ấn EXIT để thoát

Giao diện cài màu sắc

Có 3 hộp màu R G B
Chỉ việc ấn LÊN XUỐNG để thêm hoặc giảm độ đậm màu của từng thành phần, ấn TRÁI PHẢI để di chuyển giữa các hộp màu, cài xong ấn OK
Riêng đôi với giờ – phút sẽ có thêm tùy chọn màu đặc biệt (hiệu ứng pha màu)

Giao diện cài Font

Tương tự như cài giờ

Giao diện cài cảm biến AS

Tắt bóng điện nhà đi – bật giao diện này lên

Dòng trên (màu trắng) là giá trị sáng ở thời điểm hiện tại
Dòng dưới là giá trị bạn sẽ cài, nhấn LÊN XUỐNG để chỉnh cho 2 giá trị này xấp xỉ bằng nhau là xong

Bây giờ khi bạn tắt điện đi ngủ thì đồng hồ sẽ giảm độ sáng xuống thấp nhất để tránh bị chói mắt vài ban đêm

Giao diện cài chữ chạy

Ở màn hình biên soạn chữ, các phím của remote có chức năng như sau:

Ví dụ 1, muốn cài chữ
Ấn mũi tên lên hoặc xuống để chọn các chữ cái trong dải từ (a – > z) , ấn đến khi nào chọn tới chữ u thì ấn nút VOL- để thêm râu ( thành chữ ư)
Tiếp tục ấn VOL+ để thêm dấu sắc ( thành chữ ư)
Cuối cùng ấn OFF để biến thành chữ in hoa ( thành chữ )

Ví dụ 2, muốn cái số 3

Nếu màn hình đang hiện chữ cái nghĩa là đang ở chế độ a -> z, ấn nút ON sẽ chuyển sang chế độ số và kí tự đặc biệt ( 1 -> 9 và ! @ # $ … )
Lúc này ấn mũi tên lên xuống để chọn số hoặc kí tự đặc biệt bạn muốn, nếu muốn quay về cài a->z thì chỉ việc ấn ON lần nữa

Nếu muốn xóa bỏ 1 chữ đi thì chỉ cần ấn EXIT, ấn MENU để ngay lập tức có dấu cách

Sau khi cài xong, các bạn di chuyển con trỏ tới chữ cái cuối cùng, dùng nút EXIT để xóa hết các kí tự thừa phía sau cho tới khi khi vùng màu đỏ chạm tới kí tự cuối cùng. Sau đó ấn OK rồi chọn Lưu lại hoặc hủy bỏ , nếu chọn lưu lại thì tiếp tục chọn màu cho chữ

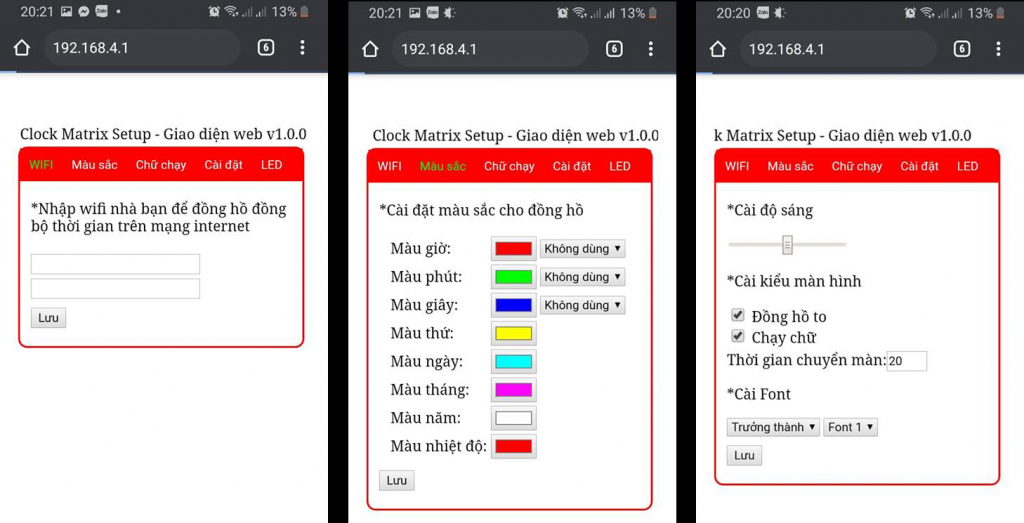

Cài đặt qua phần mềm

Link tải phần mềm:
https://drive.google.com/drive/folders/1jAWOJgl8-l0Shgc4DIt1KdhXtpzQ7lfJ?usp=sharing

Sẽ có nhiều phiên bản phần mềm, các bạn chọn bản mới nhất để sử dụng

Dùng dây cáp USB để kết nối đồng hồ với máy tính, khi thấy dòng chữ “Đã phát hiện thiết bị” là OK

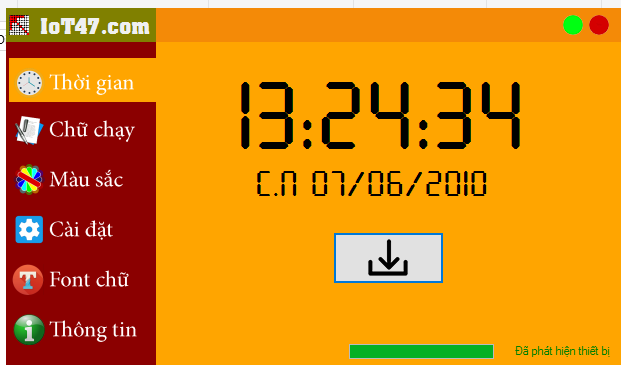

Giao diện cài giờ

Ấn nút tải xuống để cập nhật giờ cho thiết bị

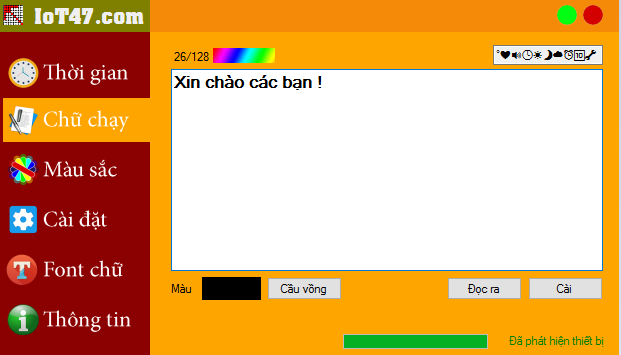

Giao diện cài chữ chạy

Ấn nút đọc ra để xem chữ đang lưu trong đồng hồ, ấn nút cài để lưu chữ xuống đồng hồ. Chọn màu trong hộp màu hoặc chọn màu cầu vồng nếu muốn

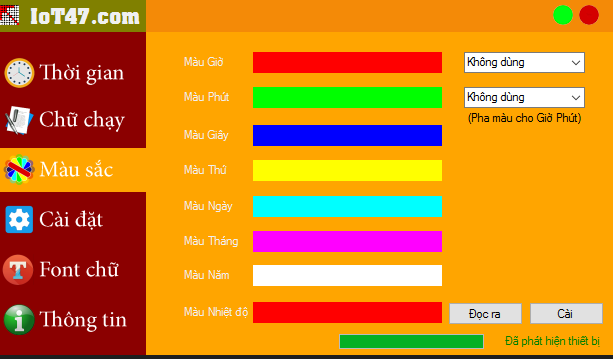

Giao diện cài màu sắc

Chọn màu tùy ý, riêng với màu giờ và màu phút sẽ có thêm tùy chọn pha màu cầu vồng nếu muốn

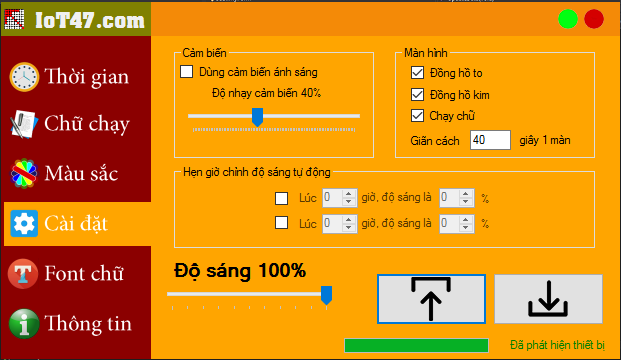

Giao diện cài đặt

Cài đặt tùy ý

Giao diện cài Font chữ

Hình ảnh này chưa có thuộc tính alt; tên tệp của nó là image-65.png

Đồng hồ hỗ trợ sẵn 5 kiểu Font, riêng kiểu Font riêng tư sẽ có thể tùy ý chỉnh sửa các các pixel trên font ( chỉ hỗ trợ ở phiên bản Firmwave 3.0.2 trở lên)

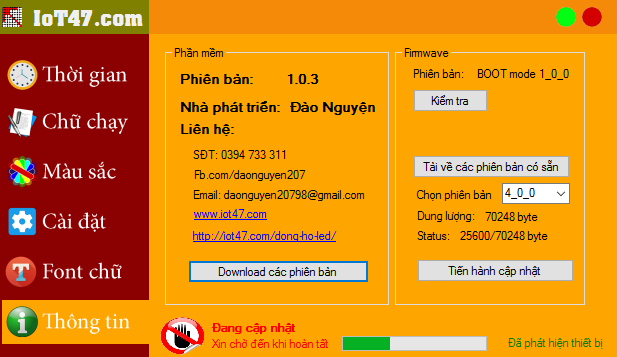

Giao diện thông tin

Hình ảnh này chưa có thuộc tính alt; tên tệp của nó là image-66.png

Nhấn vào nút Kiểm tra để xem phiên bản Firmwave

Từ phiên bản Firmwave 4.0.0 trở lên sẽ có chức năng cập nhật Firmwave cho đồng hồ, cho phép tùy ý nâng cấp hạ cấp firmwave

Cách cập nhật firmwave cho đồng hồ:
B1. Chọn Kiểm tra để xem phiên bản hiện tại của bạn
B2. Ấn vào “Tải về các phiên bản có sẵn” để phần mềm do tìm các phiên code lưu trên hệ thống
B3. Sau khi dò thành công các phiên bản có sẵn, chọn 1 phiên bản bất kì
B4. Ấn tiến hành cập nhật và chờ khoảng 2 phút đề phần mềm cập nhật firmwave mới cho mạch đồng hồ

Lưu ý quan trọng:

  • Không được thao tác cài đặt khi đang cập nhật firmwave
  • Không rút dây cáp usb, không làm gián đoạn quá trình cập nhật
  • Nếu cập nhật thất bại, đồng hồ sẽ tạm thời không hoạt động, nhưng đừng lo lắng, nó chỉ đang ở chế độ BOOT mode, bạn chỉ cần cập nhật lại cho tới khi thành công. Khi ở chế độ BOOT mode, đồng hồ sẽ tự động cập nhật ngay khi bạn kết nối dây cáp USB vào máy tính và chọn phiên bản firmwave phù hợp

Linh mua cả bộ : http://iot47.com/dong-ho-led/
